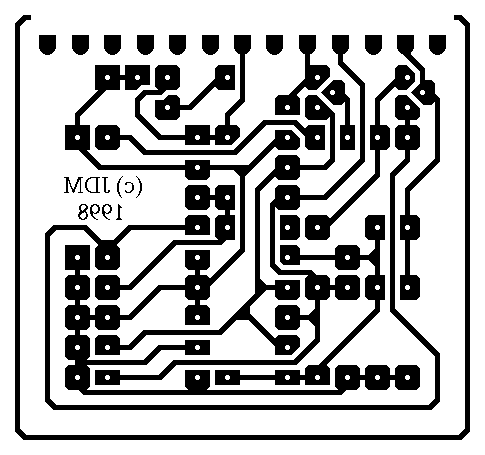

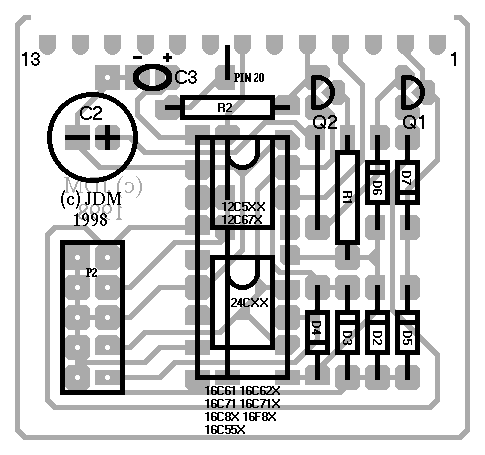

| R1 | 10K | Resistencia |
| R2 | 1.5K | Resistencia |
| D2 | 5.1V/0.5W | Diodo zener |
| D3 | 1N4148 o 1N4448 | Diodo |
| D4 | 1N4148 o 1N4448 | Diodo |
| D5 | 1N4148 o 1N4448 | Diodo |
| D6 | 8.2V/0.5W | Diodo zener |
| D7 | 1N4148 o 1N4448 | Diodo |
| C2 | 100µF/25V | Condensador electrolítico |
| C3 | 22µF/16V o 47µF/6.3V | Condensador de tántalo |
| Q1 | BC547B | Transistor NPN |
| Q2 | BC547B | Transistor NPN |
| P1 | DS25 (hembra) | Conector DSUB de 25 pines |
| P2 | Conector salida a zócalo externo (no necesario) | |
| Zócalo de 18 pines | Para colocar el chip a programar | |
| TESTV10.ZIP | Programa para probar el circuito | |
| - Todos estos componentes son muy fáciles de encontrar. | ||
